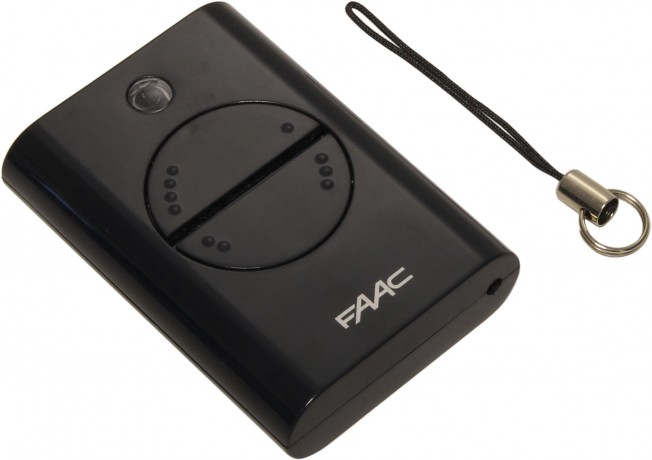

Пульт-брелок 4-канальный FAAC XT4 433 RC
Пульт выполнен в темно-синем корпусе и оснащен индикаторами светодиодами, используется для управления приводами ворот и шлагбаумом Faac, оснащенных радиоприемником.
Программирование пульта Faac XT4 433 RC PANTONE.
Допустимое количество кодов пультов, ограничено памятью радиоприемника 256.
Для начала процесса записи, приемник переводится в режим программирования нажатием и удержанием кнопки SW1, до загорания LED постоянным светом. Для записи новый пульт должен быть отнесен от радиоприемника на расстояние более 50 см.
Заносится код брелка нажатием и удержанием кнопки пульта при контроле состояния индикатора LED на приемнике. В подтверждение успешной записи он ответит двойным загоранием.
В течение 10 секунд можно продолжить запись последующих брелков, нажатием их записываемых кнопок — каналов.
По истечению 10 секунд без команд на запись приемник выйдет из режима программирования.
Второй способ программирования пульта Faac XT4 433 RC PANTONE.
Иной способ программирования без нажатия и удержания кнопки SW1 на радиоприемнике. Режим программирования включается с любого уже записанного брелка в память в районе действия приемника, одновременным нажатием кнопок 1 и 2 и удержанием 5 сек. Отпустив удержание двух кнопок на 10 сек. нажать кнопку записанного ранее брелка, что станет командой вызова режима программирования приемника.
Далее, нажать кнопку нового пульта на 1 секунду — произойдет его запоминание. Через 10 секунд приемник выйдет из режима приема новых кодов и будет готов к работе.
Максимальное количество возможных комбинаций кода пульта Faac XT4 433 RC PANTONE превышает 4,5 миллиона. Пульт выполнен в белом или темно-синем корпусе и оснащен светодиодами. Температурный диапазон работы пульта составляет от минус 20 до плюс 50 С.
Бренд | Faac |
Модель | XT4 433 RC |
Количество каналов | 4 независимых канала |
Количество комбинаций кодов | 5 млн. |
Рабочая частота | 433.92 МГц |
Макс. дальность действия | 50-150 м (c антенной, на открытой местности) |
Батарейка | 1 шт. 23А (12 В) |
Диапазон рабочих температур | -20°C...+50°C |
Программирование пульта FAAC XT4 433 RC через радиоприемник RP 433 RC
Внимание! Максимальное количество кодов, которые можно сохранить в памяти одно-канального или двух-канального радиоприемника RP, равно 256.
1. Для перевода радиоприемника в режим программирования, кратковременно нажмите на плате RP кнопку SW1. Светодиод LED1 загорится постоянным светом.
2. В течении последующих 10 секунд:
Нажмите и удерживайте кнопку пульта, код которой необходимо запомнить. Удерживайте кнопку пульта в течении 2-3 секунд, до тех пор пока светодиод на плате приемника мигнет 2 раза, уведомляя тем самым, что обучение прошло успешно.
Внимание! Во время программирования пульт необходимо держать на расстоянии от радиоприемника не ближе чем 50см.
3. Последующие 10 секунд после того, как код запомнен, плата радиоприемника будет оставатся в режиме программирования (светодиод на плате горит постоянным светом). В это время можно запомнить дополнительные передатчики при необходимости, согласно процедуре п.2
4. Плата радиоприемника автоматически выйдет из режима программирования (светодиод погаснет) через 10 секунд после запоминания последнего передатчика. Если необходимо выйти из режима программирования быстрее, просто нажмите на SW1.
Внимание! Приемник не будет реагировать на радиокоманды управления до тех пор, пока находится в режиме обучения! Дополнительные пульты могут быть запрограммированы в любой момент, аналогично вышеописанной процедуре.
Дистанционное программирование FAAC XT4 433 RC через уже работающий пульт (вблизи радиоприемника)
1. На уже работающем в системе пульте, код которого уже был сохранен в памяти радиоприемника, нажмите одновременно (минимум 5 секунд) кнопки Р1 и Р2.
2. В течении последующих 10 секунд:
Нажмите на 1 секунду запрограммированную кнопку пульта, код которой уже запомнен в радиоприемнике, при этом радиоприемник перейдет в режим программирования.
3. Нажмите на 1 секунду кнопку на новом пульте, код которой необходимо добавить в память приемника. При наличии других дополнительных пультов повторите процедуру настоящего пункта в течении последующих 10 секунд, пока приемник находится в режиме обучения.
Примечание:В случае если требуется запретить возможность дистанционного перевода радиоприемника в режим программирования, необходимо аккуратно перерезать перемычку LK1 на плате RP. После проведения этой процедуры, новые передатчики могут быть запрограммированы в память платы радиоприемника только с использованием кнопки SW1.
Удаление всех пультов из памяти радиоприемника RP 433 RC
1. Для очистки памяти нажмите и удерживайте нажатой кнопку SW1 до тех пор, пока светодиод на плате радиоприемника не начнет мигать. Светодиод перестанет мигать по завершении процедуры удаления всех кодов из памяти, после чего отпустите кнопку приемника.
